Custom Universal CV Joint Boot Kits Manufacturers

Co nasze zestawy rozruchowe CV robią w układzie napędowym

jako Producent uniwersalnych zestawów przegubów CV dopasowujemy konfigurację produktu do aplikacji, ograniczeń eksploatacyjnych, interfejsów i kryteriów akceptacji zdefiniowanych dla każdego projektu.

Przegub o stałej prędkości działa tylko wtedy, gdy ładunek smaru pozostaje na miejscu, a materiały ścierne nie mają dostępu. Bagażnik stanowi barierę, która to umożliwia: ugina się pod wpływem kąta skrętu i skoku zawieszenia, jednocześnie utrzymując smar w klatce, kulkach i bieżniach. Kiedy bagażnik pęknie, smar zostanie usunięty, a piasek drogowy dostanie się do złącza, a wynikające z tego zużycie objawia się stukaniem na zakrętach, wibracjami pod obciążeniem i ewentualną awarią osi.

Tworzymy zestawy osłon jako kompletne zestawy zamienne, a nie luźne części gumowe, dzięki czemu warsztat lub dystrybutor może przywrócić połączenie w jednej operacji. Buty wewnętrzne i zewnętrzne mają różne konstrukcje i specyfikacje i nie są wymienne, dlatego też nasza oferta jest uporządkowana według pozycji połączenia i zastosowania w pojeździe.

Nasz asortyment produktów do układów napędowych

Zestawy rozruchowe mieszczą się w szerszym CV. program przegubów i wałów napędowych. Poniższa tabela pokazuje, w jaki sposób każda rodzina spełnia wymagania rynku wtórnego lub montażu, dlatego projekt może być wyceniony jako pojedynczy zakres dostawy.

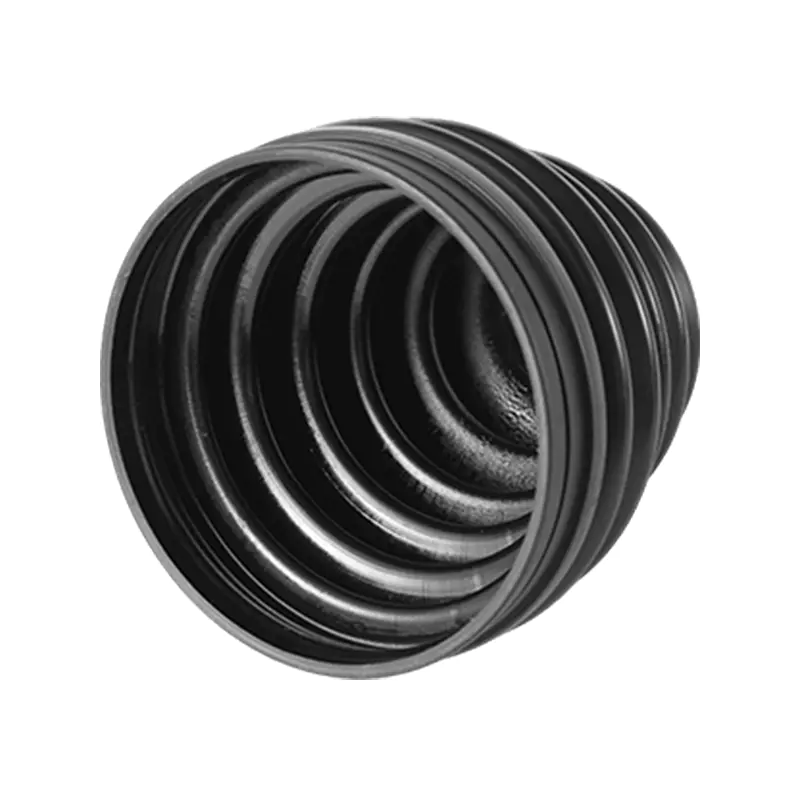

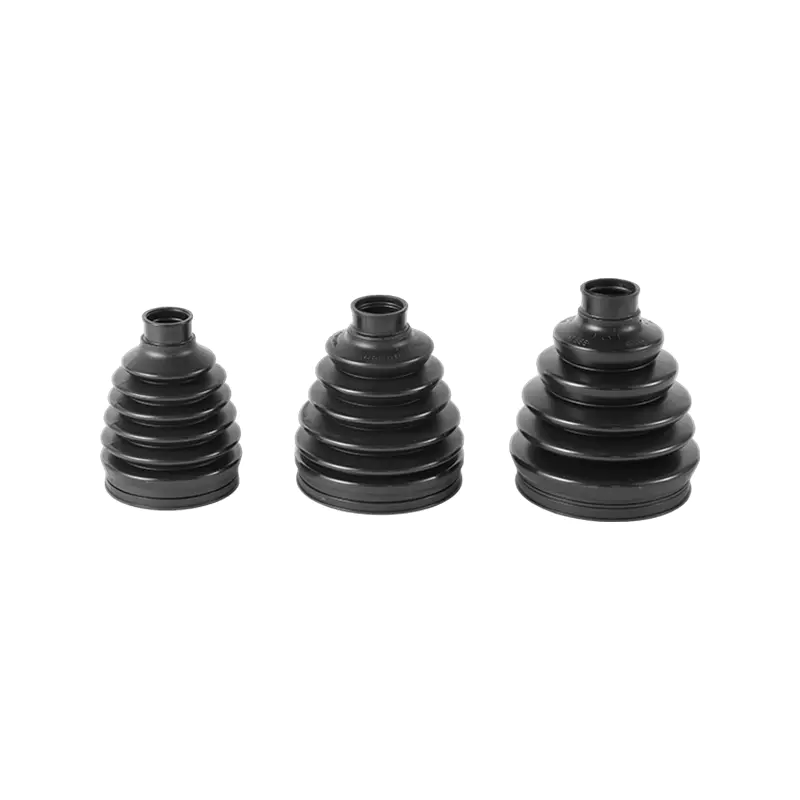

Dwa reprezentatywne elementy bagażnika w bieżącej produkcji to pyłoszczelna osłona ochronna przegubu CV z elastycznej gumy 103-2140/04438-16080/04427-0K020 oraz osłona mieszków CV 04427-0K020 zapobiegająca wyciekom z klatki kulowej wału napędowego. Obydwa są dostarczane jako elementy zestawu startowego z częściami uszczelniającymi i mocującymi niezbędnymi do montażu.

Konstrukcja buta i dobór materiałów

O żywotności buta decyduje mieszanka, grubość ścianek i sposób, w jaki zwoje składają się pod artykulacją. Produkujemy buty z elastycznej gumy na ogólny rynek wtórny, gdzie odporność na ozon, atak smaru i wielokrotne zginanie ma większe znaczenie niż jakikolwiek pojedynczy wskaźnik twardości. Gatunki neoprenu i tworzyw termoplastycznych są stosowane tam, gdzie rynek klienta wymaga wyższej tolerancji temperaturowej lub lepszej elastyczności w niskich temperaturach.

• Związek: elastyczna guma, neopren lub elastomer termoplastyczny dostosowany do rodzaju smaru i zakresu temperatur pracy.
• Geometria: liczba splotów i profil ustawiony na podstawie maksymalnego kąta przegubu złącza i skoku wgłębnego.
• Powierzchnie uszczelniające: kontrolowane wymiary otworów i obrzeży, dzięki czemu bagażnik jest osadzony na obudowie przegubu i wale bez ściskania.
• Naprawianie: metalowe zaciski dopasowane do średnicy wału i obudowy, z odpowiednią szerokością opaski dla szyjki buta.
• Ilość smaru: ilość podana na złącze, tak aby bagażnik nie był zagłodzony ani przepełniony podczas montażu.

Zastosowanie pasuje do różnych typów pojazdów

Zestawy rozruchowe są wykorzystywane podczas naprawy, a nie podczas montażu nowego pojazdu, zatem asortyment musi obejmować szeroką gamę modeli z możliwą do zarządzania liczbą referencji. Grupujemy zestawy według położenia przegubu, średnicy wału, wymiarów szyjki bagażnika i numerów OE, które zastępują, co pozwala dystrybutorowi stworzyć katalog obejmujący pojazdy o dużym rotacji bez konieczności duplikatów.

Popyt dominują samochody osobowe i lekkie pojazdy użytkowe, zwłaszcza platformy z napędem na przednie koła, w których zarówno przeguby wewnętrzne, jak i zewnętrzne pracują w odsłoniętych pozycjach. Pojazdy o większym prześwicie i większe ładunki zwiększają artykulację i gromadzenie się ciepła, a w tych zastosowaniach korzystniejszy jest bagażnik o mocniejszej sekcji ścianki i mieszance, która utrzymuje elastyczność w niskiej temperaturze otoczenia.

Specyfikacje potwierdzamy przed produkcją

Każdy zestaw startowy jest definiowany przez niewielki zestaw wymiarów i decyzji materiałowych. Potwierdzenie ich na etapie próbki zapobiega zwrotom wyposażenia w dalszej części programu.

• Położenie połączenia: wewnętrzne lub zewnętrzne oraz typ połączenia, w którym oś wykorzystuje konstrukcję wewnętrzną na statywie.
• Średnica wału i otwór obudowy na powierzchniach gniazd bagażnika.
• Długość buta, profil splotu i maksymalny kąt artykulacji.
• Klasa mieszanki i docelowy zakres temperatur roboczych.
• Rodzaj opaski, materiał i wymiary opaski.
• Rodzaj smaru i masa ładunku na zestaw.
• Zawartość zestawu: osłona, zaciski, saszetka ze smarem, pierścień zabezpieczający lub elementy ustalające, jeśli dotyczy.

Produkcja i kontrola jakości

Bayzo działa w Yuhuan w prowincji Zhejiang, chińskim centrum produkcji części samochodowych, w ramach własnej produkcji i kontroli, a nie zlecania handlu na zewnątrz. Nasz proces obejmuje kontrolę surowców, poprzez formowanie, obróbkę CNC elementów metalowych, montaż i kontrolę końcową, przy czym na każdym etapie utrzymuje się ten sam standard wymiarów i wyglądu w każdej partii.

W szczególności w przypadku zestawów rozruchowych punkty kontrolne obejmują weryfikację partii mieszanki, grubość uformowanej ścianki i kształt splotu, wymiary powierzchni gniazda, dopasowanie zacisku i kompletność zestawu. Gotowe zestawy są sprawdzane przed wysyłką pod kątem dokładności montażu, spójności wyglądu i prawidłowej zawartości, co stanowi praktyczną podstawę stabilnych dostaw na rynek wtórny.

Rozwój i dostosowywanie OEM/ODM

Opracowujemy zestawy rozruchowe na podstawie próbek klientów, rysunków lub numerów OE. Typowa sekwencja rozwoju rozpoczyna się od danych referencyjnych, przechodzi do dopasowanej próbki w celu próby dopasowania, a następnie do produkcji seryjnej po potwierdzeniu próbki. W ramach tego samego programu dostępne są niestandardowe opakowania, oznakowanie marki i zawartość zestawu dostosowana do specyfiki rynku.

Jeżeli klient dostarcza kompletną oś, a nie sam bagażnik, możemy wycenić zestaw bagażnika wraz z C.V. Przeguby i zespoły wałów, dzięki czemu przegub, osłona i osprzęt są dostarczane jako jeden dopasowany zestaw.

Instalacja, konserwacja i serwisowanie

Prawidłowa instalacja określa, czy zestaw rozruchowy osiągnie oczekiwany okres użytkowania. Przed dokręceniem zacisków złącze należy oczyścić ze starego smaru i zanieczyszczeń, nałożyć równomiernie nowy smar wokół klatki i bieżni, a osłonę należy ustawić bez skręcania. Powietrze uwięzione wewnątrz buta wypchnie zwoje na zewnątrz w wyniku obrotu, dlatego but powinien być wentylowany lub wyrównany podczas ponownego montażu złącza.

• Przy każdym serwisie sprawdzaj buty pod kątem pęknięć, wycieków smaru lub poluzowanych zacisków.
• Wymień osłonę i nasmaruj razem; ponowne założenie buta po zabrudzeniu skraca żywotność stawu.
• Przed założeniem nowej osłony sprawdź powierzchnie uszczelniające wału i obudowy pod kątem zarysowań.
• Trzymaj zestawy zapasowe w tej samej grupie referencyjnej, aby uprościć zapasy warsztatowe.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Aby przygotować konfigurację zestawu startowego i wycenę, pracujemy na podstawie następujących danych wejściowych projektu. Jeżeli klient może dostarczyć numery OE i próbkę, dopasowywanie jest szybsze i bardziej niezawodne.

• Marka pojazdu, model, rok i położenie osi.
• Aktualnie dostarczony numer OE lub numer referencyjny konkurencji.
• Przykładowy but lub złącze albo rysunek wymiarowy.
• Typ przegubu: kulowy, wewnętrzny lub zewnętrzny, lub stacjonarny, trójnóg.
• Średnica wału i otwór oprawy na powierzchniach uszczelniających.
• Wymagany zakres mieszanki i temperatury roboczej.
• Zawartość zestawu i format opakowania, w tym wymagania dotyczące marki.
• Ilość zamówienia, harmonogram dostaw i rynek docelowy.

Często zadawane pytania

Czy wewnętrzne i zewnętrzne buty CV mogą być używane zamiennie?

Nie. Ochraniacze wewnętrzne i zewnętrzne różnią się średnicą, długością, profilem splotu i rozmiarem zacisku, ponieważ połączenia przegubowe i zanurzeniowe różnią się od siebie. Montaż osłony zewnętrznej na złączu wewnętrznym lub odwrotnie, zazwyczaj powoduje utratę smaru lub uszkodzenie osłony na krótkim dystansie.

Czy dostarczacie zestawy startowe jako kompletne zestawy czy jako pojedyncze buty?

Dostarczamy kompletne zestawy zawierające osłonę, zaciski i smar, z dołączonymi częściami ustalającymi, jeśli wymaga tego zastosowanie. Indywidualne buty mogą być również wycenione, jeśli wymaga tego program klienta.

Z jakiego materiału wykonane są Twoje buty CV?

Nasze standardowe buty na rynku wtórnym są formowane z elastycznej gumy, a dostępne są gatunki neoprenu i tworzyw termoplastycznych do zastosowań wymagających wyższej tolerancji temperaturowej lub lepszej elastyczności w niskich temperaturach. Mieszankę dobiera się w zależności od rodzaju smaru i warunków pracy złącza.

Czy można opracować zestaw rozruchowy wyłącznie na podstawie numeru OE?

Tak. Opracowujemy na podstawie numerów OE, próbek klientów lub rysunków. Numer OE pozwala nam zidentyfikować rodzinę połączeń i prawdopodobne wymiary; próbka lub rysunek potwierdza następnie powierzchnie uszczelniające i geometrię osłony przed produkcją seryjną.

Czy oferujecie niestandardowe opakowania i branding zestawów startowych?

Zapewniamy rozwiązania w zakresie opakowań, oznakowania marki i związaną z tym personalizację w oparciu o wymagania klienta, w tym zawartość zestawów specyficzną dla rynku i opakowania z nadrukiem.

Na jakie rynki eksportujecie zestawy startowe CV?

Nasze produkty są eksportowane do Europy, Ameryki, Bliskiego Wschodu, Azji Południowo-Wschodniej, Afryki, Australii i innych regionów, wraz z dostawami na rynek krajowy.
